Types de connecteurs USB expliqués : du Type-A à l'USB-C

Le Type-A est le connecteur USB rectangulaire d'origine, présent du côté hôte d'une connexion, c'est-à-dire ordinateurs, chargeurs, consoles de jeu, et téléviseurs et voitures plus anciens. Il n'est pas réversible, donc ne se branche que dans un seul sens, et sa forme est restée largement inchangée depuis la première norme USB, même si l'électronique qu'il contient a évolué à travers l'USB 2.0 puis les générations SuperSpeed. Un port Type-A avec un insert plastique bleu est souvent, mais pas toujours, l'indication d'une prise en charge du SuperSpeed USB 3.x.

Le Type-B est un connecteur plus carré et moins courant, historiquement utilisé du côté appareil des périphériques plus imposants, notamment les imprimantes, les scanners et certains équipements audio. Il se trouve rarement sur l'électronique grand public récente, la plupart des périphériques modernes étant passés au Micro-USB, à l'USB-C, ou à un câble fixe intégré. Une variante SuperSpeed du Type-B existe avec des broches supplémentaires pour l'USB 3.x, présente surtout sur certains boîtiers de disque dur externe et scanners.

Le Micro-USB a remplacé le Mini-USB comme petit connecteur dominant pendant une grande partie des années 2010, présent sur la majorité des téléphones Android, liseuses, enceintes portables et d'innombrables petits accessoires avant que l'USB-C ne prenne le relais. Il est plus fin et plus fragile que le Mini-USB, avec une languette métallique fine à l'intérieur du port qui peut se plier si le câble est inséré de travers, une cause fréquente de défaillance des ports Micro-USB avec le temps.

Le Micro-B SuperSpeed est une version plus large et en deux parties du Micro-USB, conçue pour transporter la signalisation SuperSpeed USB 3.x à 5 Gbit/s. Il comporte une section Micro-USB standard accolée à un jeu supplémentaire de broches, ce qui lui donne une forme en escalier caractéristique. Ce connecteur se trouve surtout sur les disques durs externes et certains SSD externes de l'époque précédant la généralisation de l'USB-C pour le stockage, et un simple câble Micro-USB ne s'insérera que dans la moitié la plus petite de son port, fournissant l'alimentation et des données USB 2.0 lentes mais pas la connexion SuperSpeed complète.

Le Lightning est le connecteur propriétaire d'Apple, utilisé pendant de nombreuses années sur les iPhone, iPad et accessoires Apple, et il n'est mentionné ici qu'à titre de comparaison puisqu'il ne s'agit pas du tout d'une forme de connecteur USB, même s'il peut transporter des données et de l'alimentation USB en interne. Les évolutions réglementaires sur les grands marchés, y compris les règles européennes sur le chargeur commun couvertes dans notre guide sur cette réglementation, ont poussé les fabricants vers l'USB-C pour les nouveaux téléphones et appareils similaires, et le Lightning est de ce fait progressivement abandonné sur les nouveaux produits, bien que de nombreux appareils et accessoires Lightning existants restent utilisés au quotidien.

Les premiers connecteurs USB étaient conçus autour de l'électronique disponible à l'époque et de la taille des appareils qu'ils desservaient. Le Type-A et le Type-B étaient dimensionnés pour les circuits imprimés relativement volumineux des années 1990, tandis que le Mini-USB puis le Micro-USB ont été développés à mesure que les téléphones portables et appareils photo rétrécissaient et avaient besoin d'un connecteur plus petit qui tienne quand même dans un boîtier fin. Chaque nouvelle forme résolvait un vrai problème de taille ou de robustesse de son époque, mais le résultat, avec le recul, est une longue succession de connecteurs qui remplissaient tous à peu près la même fonction de manières légèrement différentes.

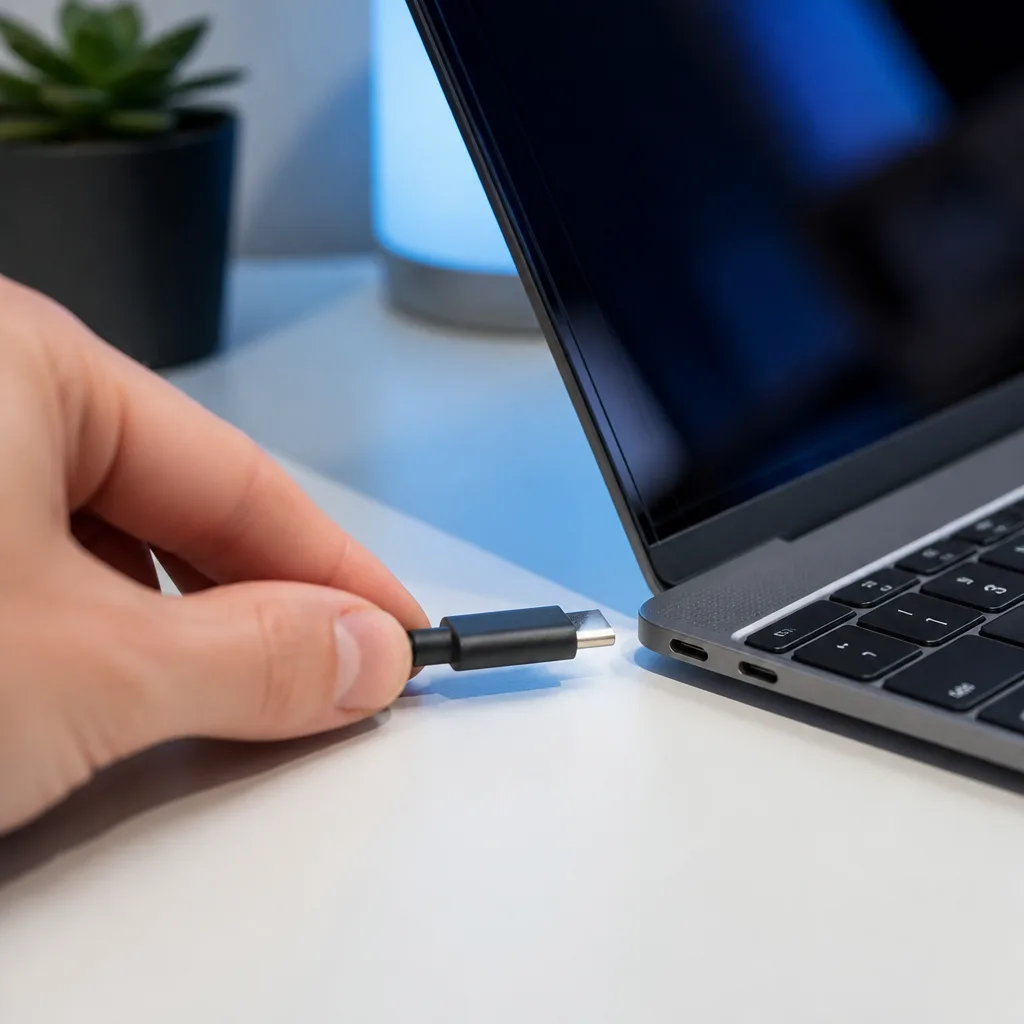

L'USB-C a été conçu pour être le dernier changement de forme dans un avenir prévisible. Il est assez petit pour les téléphones les plus fins, assez robuste pour les ordinateurs portables, réversible pour être plus facile à brancher sans regarder, et assez flexible dans son câblage interne pour prendre en charge des vitesses et des niveaux de puissance bien supérieurs à ce que les formes précédentes pouvaient offrir. Cette flexibilité explique pourquoi l'USB-C a pu absorber autant de rôles, de la charge d'un téléphone au pilotage d'écrans externes, qui nécessitaient auparavant des ports et des câbles séparés.

Comme l'USB-C n'est qu'une forme, un ordinateur portable ou une tablette peut avoir plusieurs ports USB-C prenant chacun en charge des fonctionnalités différentes. L'un peut prendre en charge les pleines vitesses USB4, la sortie vidéo et la charge à forte puissance, tandis qu'un second port, d'apparence identique sur le même appareil, ne prend en charge que des données USB 2.0 basiques et une charge plus lente. Les fabricants listent généralement ces différences dans le manuel du produit ou, à l'occasion, avec une petite icône imprimée près du port lui-même, comme un éclair pour la charge ou une petite icône d'écran pour la sortie vidéo.

Cela compte surtout lors de la connexion d'un dock, d'un écran externe ou d'un disque externe rapide, car se brancher sur le mauvais port d'un ordinateur portable multi-ports peut silencieusement limiter ce que l'accessoire connecté est capable de faire, même si le câble s'enclenche exactement de la même façon. Si un dock ou un moniteur ne fonctionne pas comme prévu, essayer un autre port USB-C sur le même ordinateur est l'une des vérifications les plus simples à faire avant de conclure que le câble ou l'accessoire est défectueux, et cela ne coûte rien de plus qu'une minute de votre temps.

Puis-je connaître la vitesse d'un connecteur juste en le regardant ?

Pas de façon fiable. La forme indique seulement la compatibilité physique, pas la vitesse ou la puissance derrière, si bien que deux câbles visuellement similaires peuvent avoir des performances très différentes. Vérifier l'emballage ou la fiche produit est l'approche la plus sûre.

Pourquoi mon vieux câble Micro-USB a-t-il cessé de fonctionner ?

La languette métallique fine à l'intérieur d'un port Micro-USB a tendance à se plier avec des insertions répétées ou de travers, ce qui peut empêcher une connexion ferme. C'est l'un des points de défaillance les plus courants de cette génération de connecteur.

L'USB-C est-il la même chose que l'USB4 ou Power Delivery ?

Non. L'USB-C n'est que la forme du connecteur. L'USB4 est une norme de vitesse et Power Delivery est une norme de charge, et les deux utilisent le connecteur USB-C, mais un port USB-C ne prend pas automatiquement en charge l'un ou l'autre par lui-même.

L'USB-C finira-t-il par remplacer tous les autres connecteurs ?

Il domine déjà les nouveaux appareils grand public, et la réglementation dans certaines régions accélère encore ce basculement, mais des connecteurs plus anciens comme le Type-A restent courants sur les ordinateurs et chargeurs pour le moment, et perdureront probablement pendant des années sur le matériel existant.

Puis-je charger un appareil Lightning avec un chargeur USB-C ?

Uniquement avec un câble ou un adaptateur ayant un connecteur USB-C d'un côté et Lightning de l'autre, puisque les deux connecteurs ne sont pas physiquement compatibles sans cela.

Pourquoi les ports USB-C de mon ordinateur portable se comportent-ils différemment les uns des autres ?

Les fabricants ne relient souvent que certains ports USB-C d'un ordinateur portable aux contrôleurs internes les plus rapides ou aux circuits d'affichage et d'alimentation, pour réduire le coût ou l'encombrement, tandis que d'autres ports du même ordinateur sont limités à des données plus lentes ou une charge plus légère. Consulter le manuel pour un schéma des ports, ou chercher attentivement une petite icône imprimée près de chaque port, est le moyen le plus fiable de savoir ce que chaque port prend en charge.
